HTK磁性礦除鐵系統是針對磁性礦物除鐵而設計的專用除鐵系統。該系統是采用全新理念設計的一種現場全程在線探測、自動揀選鐵件的機電一體化除鐵系統。磁路采用計算機模擬設計，透磁深度大，磁場強，自動卸鐵，維護簡單。
產品結構

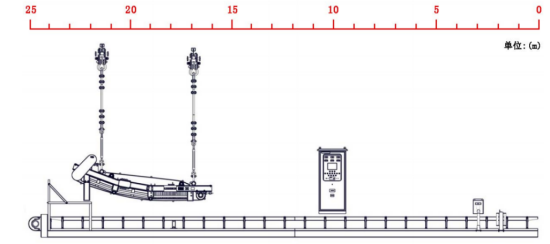

HTK系列磁性礦除鐵系統由專用帶式電磁除鐵器、金屬探測儀、整流控制柜和無磁分料平臺四部分組成。（如下圖所示）

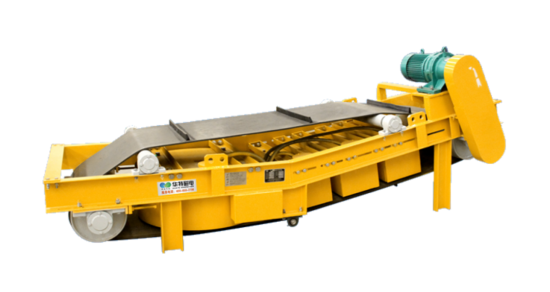

該除鐵系統核心是HTK專用帶式電磁除鐵器, 該除鐵器是由卸鐵機構與超強勵磁的主磁極和磁場分布合理的輔助磁極組成。（如下圖所示）

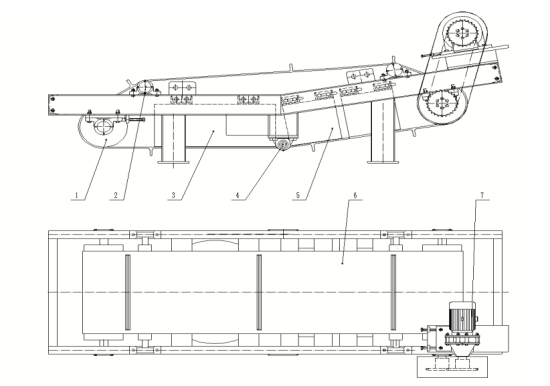

1.從動滾筒 2.托輥 3.主磁極 4.下托輥 5.輔助磁極 6.卸鐵皮帶 7.減速電機
產品原理
前置金屬探測儀在檢測到輸送物料中有金屬雜鐵時就給除鐵裝置發送信號，并控制除鐵器啟動勵磁；主磁極用來吸除物料中的金屬雜鐵和部分磁性較強的礦石，隨皮帶運轉至輔助磁極，輔助磁極用于逐步分離金屬雜鐵與磁性礦，磁性礦掉落回輸送帶；剩下的少量礦石和鐵件被帶到無料分料平臺上進行再次分離，然后除鐵器主機停止勵磁，除鐵器卸鐵皮帶停止等待下次來鐵信號，完成一次吸鐵過程。后置金屬探測儀（選裝）用來檢測除鐵器漏撿的不銹鋼、錳鋼等磁性較弱的金屬件，可以停止輸送帶人工揀出或通過翻出裝置將該段磁性礦及金屬件自動翻出膠帶以清除金屬件。
產品特點
★設備主磁場采用高磁場強度磁場，輔助磁極極向交替變化設計，能夠使磁性礦物翻滾并回落至皮帶，帶料最少。
★除鐵器與皮帶機順向安裝，不占用兩側卸鐵空間，節省空間。
★采用磁性礦專用金屬探測儀，降低磁性礦物干擾，探測更精準。
★實時監控，節約能耗，除鐵率 95%以上。
應用范圍
HTK系列磁性礦除鐵系統適用于原礦石、燒結礦、球團礦、塊礦、鐵精粉等 磁性物料輸送皮帶上除鐵。HTK系列磁性礦除鐵系統依靠其獨特的磁路設計對所選物料進行多次分離，從而將對生產線造成損害的鐵件以帶料最少的方式從強磁性物料中分離出來，避免刮傷輸送帶，保護后續設備。
HTK磁性物料除鐵器適用礦樣

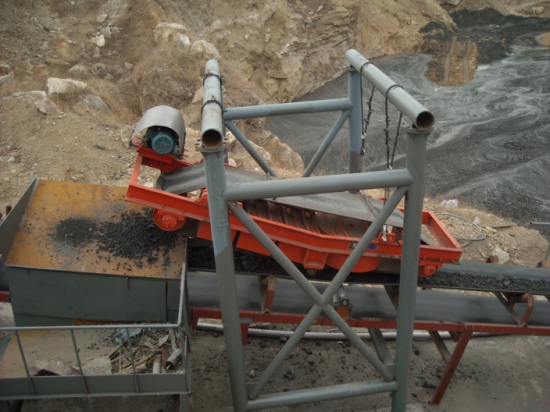

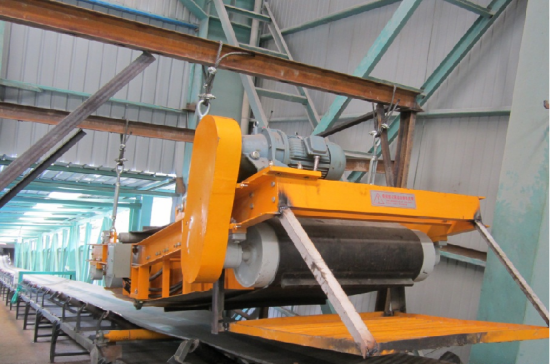

應用案例
